百順牌矩形非金屬補償器、矩形非金屬膨脹節和方形非金屬膨脹節，方形織物補償器這些都是同種產品。

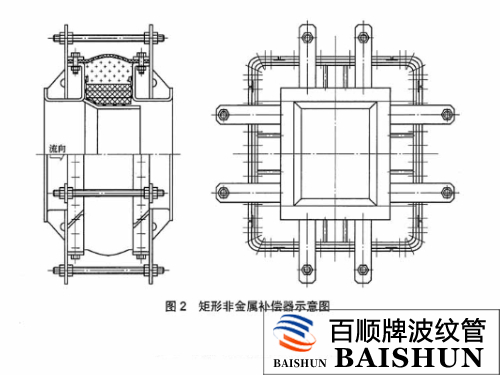

一、 矩形非金屬補償器結構組成

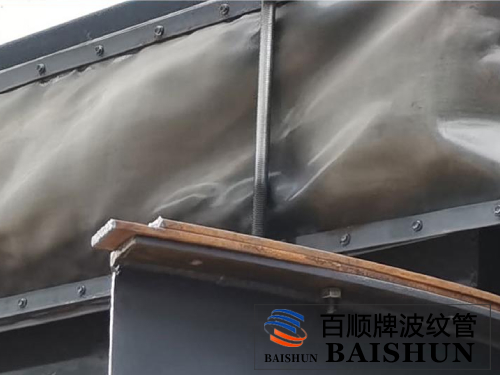

由蒙皮、框架、壓板、導流筒、隔熱填料包、緊固件組成的矩形非金屬補償器。由于蒙皮由多層柔性織物組成，且作為主要工作元件又叫“方形織物補償器”。



二、 方形非金屬膨脹節應用范圍

               鍋爐廠、水泥廠、鋼鐵廠、熔煉爐、焚燒爐、熱電廠及核電站、空調送風系統、石油化工企業、電廠煙風道、風機進出口等，可在較小空間范圍內補償較大的補償量。



三、 矩形非金屬補償器工作原理

管道系統在運行過程中隨著溫度變化會熱漲冷縮產生位移，安裝非金屬軟連接可吸收位移量。其主要工作元件為纖維織物蒙皮，剛度低，位移發生的反推力較小，對支架和設備的強度要求較低。具有耐溫性，根據工作介質的不同先用相適應的材料解決腐蝕性的問題。管道在設計、加工、安裝等過程中難免會存在系統誤差，非金屬補償器可以消除誤差的同時，起到隔離振源設備，阻止振動傳遞，避免發生共振，起到降低系統噪聲的作用。

四、 方形非金屬膨脹節 性能參數

              1、使用介質：熱空氣、煙氣及含塵氣體；

2、使用溫度參考以上設定工作溫度，≤450℃，也可加工定做高溫非金屬補償器

3、補償量：X0為軸向補償量，Y0為橫向補償量

4、材質金屬結構件材質通常推薦t≤400℃，采用Q235-A；400℃（t≤450℃時選用材料10或Q345）采用其他材質應作為特殊設計。非金屬圈帶根據不同的介質 及溫度常用的有硅橡膠布、氟橡膠布、聚四氟乙烯薄膜、 無堿玻璃纖維布等。

5、連接方式：法蘭連接和焊接，法蘭連接時，如不需要反法蘭，需要提供法蘭圖。

五、 矩形非金屬補償器結構設計原則

1.介質溫度T≤200℃，設計為常規結構。此時矩形非金屬補償器主要是由金屬框架和非金屬蒙皮組成；

2.介質溫度T＞400℃，設計為高溫結構。此時 矩形 非金屬膨脹節的框架多采用不銹鋼304或者其他合金鋼，如2#，12crmov；同時內部做隔溫材料填充；如現場管道做耐溫處理，則方形非金屬膨脹節內部焊接鈀釘，并打 澆注料。

六、 偉業波紋管 矩形 非金屬膨脹節訂貨須知

各位客戶請?zhí)峁┫戮匦喂艿赖拈L和寬；介質及其溫度、壓力；補償量；以及連接方式。河北偉業波紋管制造有限公司生產的矩形 非金屬補償器還具有無推力、簡化支座設計、耐 腐蝕、耐 高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。
