軸向型復式波紋補償器(FS型)型號示例
logo.png)
0317-8185517 8184517

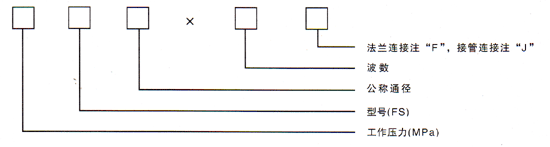

軸向型復式波紋補償器(FS型)型號示例
舉例：0.6FS100×20F
表示：工作壓力為0.6MPa，通徑DN=100mm，波數為20，法蘭連接的復式波紋補償器。
二、使用說明：
復式波紋補償器，可以滿足管道的軸向補償，補償量大，比較經濟是其特點。
法蘭連接按機標JB81-59供貨，也可以根據用戶要求按國標、化標或其它標準供貨。
三、對固定支座的作用力：
壓力推力：Fp=100·P·A ?。∟）
軸向彈力：Fx=Kx·X （N）
式中：P： _工作壓力或_試驗壓力 MPa
A： 有效面積（查樣本） cm2
Kx： 補償器軸向剛度 N/mm
X： 補償器使用的軸向補償量 mm
四、應用舉例：
某碳鋼管道，公稱通徑DN=500mm，工作壓力P=0.4MPa，介質_溫度Tmax=250℃，_溫度Tmin=0℃，疲勞破壞次數N=1500次。
所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。
1、選型，管段所需補償量為：
X=a·L·△T
=0.0133×85（250-0）
=283mm
式中：a為線膨脹系數，取0.0133mm/m·℃（查樣本選0.6FS500×J）
2、支座壓力：
查樣本0.6FS500×12J補償器 A=2445cm2 Kx=141N/mm
壓力推力：Fp=100·P·A=100×0.6×2445=146700N
軸向彈力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N
